光源光輸出波動的準確測量及影響光源光波動的因素

2011-03-28

                                   光源光輸出波動的準確測量及影響光源光波動的因素

      全球紡織采購供應鏈色彩解決方案商——天友利，近幾年來，越來越多的頂尖零售商和服裝品牌廠家選擇天友利作為自己的優選或共選色彩技術提供商。產品涉及行業：塑料、 涂料、 紡織、 汽車、 化妝品、 數碼影像、 印前 、印刷、 油墨、 色覺測試、 包裝等。
　有很多因素會影響光源的光波動，如電網電壓的波動、鎮流器的種類 (工作頻率、輸出的電壓電流波形)、燈絲的形狀、氣體的成分、熒光粉的組分等。
    對于白熾燈，除去電壓的波動，燈絲的形狀、單位長度的功率密度、燈的發射光譜、泡殼的材質(磨砂/透明) 都對光波動有影響。

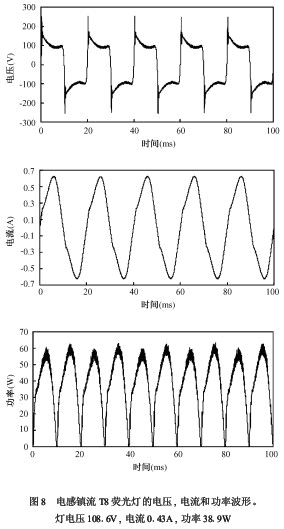

    對于同樣色溫的熒光燈，充氣種類 (如氬或氪)對光波動幾乎沒有影響[7]。熒光燈的瞬時電壓、電流和功率如圖8、圖9所示。由于燈電壓接近方波，因此燈的功率波形基本由電流波形決定。電感鎮流器頻率為50Hz，電子鎮流器的頻率為48kHz。
    鎮流器的輸出功率波形 (近似為電流波形) 對光波動影響很大。定義功率下降到1/e的時刻和上升到1/e的時刻之間的間隔為過零時間。50Hz工作時的過零時間為1.72 ms，相對熒光粉的余輝時間(～1ms)不可忽略，所以光波動大。48 kHz工作時過零時間為1.72μs，遠小于熒光粉的余輝時間，所以對光波動沒有影響，這就是熒光燈高頻工作時光波動小的原因。不過電子鎮流器的直流波形不是平的，也即直流母線仍然有100 Hz的紋波，如圖9所示，導致高頻振蕩帶有100Hz的包絡，因此直流母線的波形影響熒光燈的光波動。同時，熒光粉的種類對光波動也有影響，余輝時間長的熒光粉光波動小。
    金鹵燈的瞬時電壓、電流和功率如圖10、圖11所示。由于金鹵燈是氣體原子(或分子)直接發光，光子弛豫時間只有～1μs，遠小于50Hz下功率的過零時間 (～2 ms)，所以電感鎮流時光波動深度高達50%。金鹵燈電子鎮流器的頻率為140Hz，輸出電壓為方波，所以燈電壓也接近方波，功率過零時間<10μs，這樣電子鎮流時金鹵燈的光波動就很小對HID燈，只要帶電粒子濃度的過零時間比燈功率過零時間長，光波動就會較小。

波動深度和閃爍指數這兩個量能夠明顯地表征光源的光輸出波動。線性照度傳感器帶有 V (λ)修正且響應夠快，是合適的測量光波動的探測器。光敏二極管由于簡便易用，可用在一般測量場合。電感鎮流時，由于功率的過零時間較長，光波動大。高頻下光波動小，主要與電子鎮流器的直流母線的紋波大小相關。金鹵燈采用低頻方波驅動時，功率接近恒定，光波動<3%。
　　還有一些后續工作值得展開:
　　(1) 在人體功效學方面，光波動對視覺和生理學的影響。波動深度小于多少可以認為對人體沒有影響，5 %或 3 % ? 有無需要建立相關標準 ?
　　(2) 燈功率的紋波系數與波動深度之間的關系。對熱輻射光源，可以測量燈絲溫度隨時間的變化;對 HID燈，需測定電弧溫度隨時間的變化。對光源瞬時發光行為的理解，有助于更好地理解光波動隨輸入功率的變化。
